Зубчатые металлические прокладки.

          Изготавливаются из углеродистой или нержавеющей стали марок 12Х18Н10Т, 12Х18Н9, 08Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, меди и металлических сплавов. Возможно плакирование графитом с ингибитором каррозии.

          Прокладки герметизируют разъемное соединение за счет упругости концентрических зубцов, которые компенируют действующую нагрузку, а плакировочный слой графита заполняет возможные раковины на поверхности фланца. В рабочем состоянии прокладки вершины металлических зубцов лишь касаются поверхности фланцев, не деформируя их поверхность. Зубчатые прокладки можно использовать и на старых фланцах с деформированной поверхностью, при этом они  обеспечивают надежную герметичность соединения.

при температурах до +600°С и давлении до 100 МПа.





Параметры
t,°С P, кгс/см2 d, mm S, mm
+600 1000 20-2000 2,0–8,0

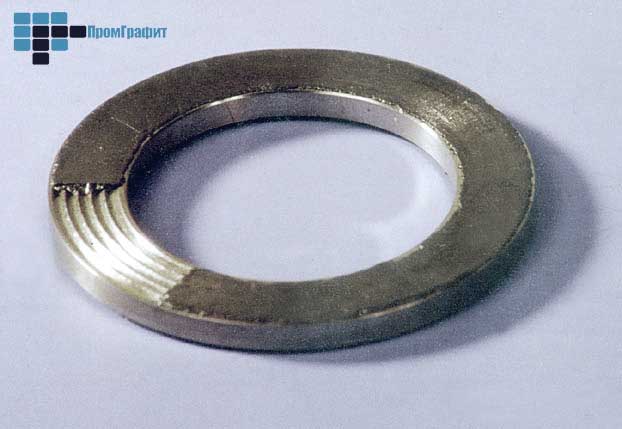

 Зубчатые металлические прокладки

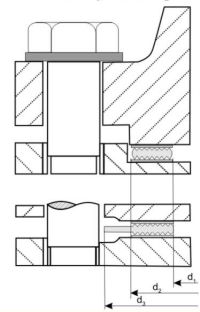

Зубчатые металлические прокладки ПГП 2200
ПГП 2200 - зубчатая прокладка
Зубчатые металлические прокладки ПГП 2200-1
ПГП 2200 - 1 зубчатая прокладка с дистанционным кольцом
Зубчатые металлические прокладки

Размеры зубчатых прокладок в мм, для фланцев по ГОСТ 12815-80
