ПГТ 383KD

Торцовые уплотнения ПГТ 383KD Торцовые уплотнения ПГТ 383KD

Основные характеристики

Рабочие параметры: Пары трения:
Давление: ≤ 1,3 МПа Пары трения:
Вращающееся кольцо: карбид кремния; карбон; карбид вольфрама
Стационарное кольцо: карбид кремния; карбон; карбид вольфрама.
Скорость: ≤ 16 м/с
Температура: - 30°С +200°С Дополнительные уплотнения: ВИТОН в оболочке ПТФЭ; ВИТОН; ПТФЭ
Металлические части: 08Х17Н13М2 (SS316); 08Х18Н10 (SS304)

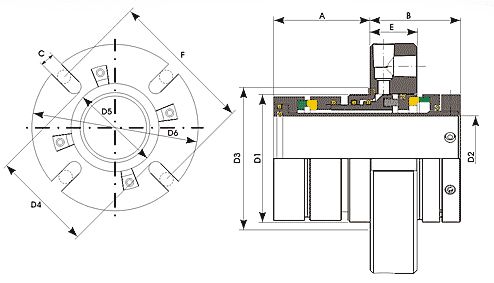

Установочные и габаритные размеры

Тип d d2 d3 min d3 max d4 d5 L1 L3 L4 S G
ПГТ 282К-25 25 43,0 44,0 51,0 105 62 86,5 24 25,4 14 М6
ПГТ 282К-30 30 48,0 49,0 56,0 105 65 86,5 24 25,4 14 М6
ПГТ 282К-35 35 53,0 54,0 61,5 113 70 86,5 24 25,4 14 М6
ПГТ 282К-40 40 58,0 59,0 68,0 123 78 86,5 24 25,4 16 М10
ПГТ 282К-45 45 62,5 64,0 73,0 138 81 86,5 24 25,4 16 М10
ПГТ 282К-50 50 68,0 69,0 78,0 148 87 86,5 24 25,4 16 М10
ПГТ 282К-55 55 73,0 74,0 87,0 148 90 86,5 24 25,4 18 М10
ПГТ 282К-60 60 78,0 79,0 91,0 157 102 86,5 24 25,4 18 М10
ПГТ 282К-65 65 83,0 84,5 98,5 163 109 86,5 24 25,4 18 М10
ПГТ 282К-70 70 93,0 95,0 108,0 178 118 86,5 24 25,4 18 М10
ПГТ 282К-75 75 100,0 101,6 118,0 190 129 108,0 30 28,0 18 М10
ПГТ 282К-80 80 106,4 108,0 124,0 195 135 108,0 30 28,0 18 М10
ПГТ 282К-85 85 109,5 111,1 128,0 198 139 108,0 30 28,0 22 М10
ПГТ 282К-90 90 115,9 117,5 135,0 205 145 108,0 30 28,0 22 М10
ПГТ 282К-95 95 119,1 120,7 138,0 208 148 108,0 30 28,0 22 М10
ПГТ 282К-100 100 125,4 127,0 144,0 218 154 108,0 30 28,0 22 М10
