ПГТ 285К
Основные характеристики
Рабочие параметры:
Пары трения:
Давление: ≤ 2,0 МПа
Пары трения:
Вращающееся кольцо: карбид кремния; карбон; карбид вольфрама
Стационарное кольцо: карбид кремния; карбид вольфрама.
Скорость: ≤ 25 м/с
Температура: - 30°С +200°С
Дополнительные уплотнения: ВИТОН в оболочке ПТФЭ;
ВИТОН; ПТФЭ
Металл сильфона 03Х17Н14М3 ( SS 316L); инконель 718;
Металлические части: 08Х17Н13М2 (SS316); 08Х18Н10 (SS304)

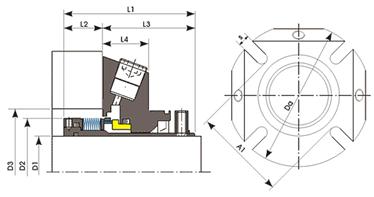

Установочные и габаритные размеры
Тип
d1
d2
d3 min
d3 max
L1
L2
L3
L4
da
A1
s
ПГТ 285К-25
25
45.0
47.0
51.0
79.5
26.1
53.4
25.4
105.0
62.0
13.2
ПГТ 285К-30
30
49.4
52.0
56.0
78.4
25.0
53.4
25.4
105.0
67.0
13.2
ПГТ 285К-35
35
54.8
58.0
61.5
78.4
25.0
53.4
25.4
113.0
72.0
13.2
ПГТ 285К-40
40
58.8
62.0
68.0
78.2
24.8
53.4
25.4
123.0
77.0
14.2
ПГТ 285К-45
45
65.0
68.5
73.0
78.4
25.0
53.4
25.4
138.0
82.0
14.2
ПГТ 285К-50
50
70.0
73.0
78.0
79.1
25.7
53.4
25.4
148.0
87.0
14.2
ПГТ 285К-55
55
74.6
77.0
83.0
78.9
25.5
53.4
25.4
148.0
92.0
18.0
ПГТ 285К-60
60
83.9
87.0
91.0
80.1
26.7
53.4
25.4
157.0
102.0
18.0
ПГТ 285К-65
65
87.5
90.0
98.5
80.0
26.6
53.4
25.4
163.0
109.3
18.0
ПГТ 285К-70
70
93.0
98.0
108.0
81.5
28.1
53.4
25.4
178.0
118.3
18.0
ПГТ 285К-75
75
96.8
101.6
118.0
94.4
30.5
63.9
28.0
190.0
129.0
18.0
ПГТ 285К-80
80
104.7
108.0
124.0
94.4
30.4
64.0
28.0
195.0
135.0
18.0
